Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?

Bút thử điện áp thấp sử dụng hiệu ứng điện dung ký sinh trên cơ thể người để có thể hoạt động được. Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua điện trở, qua bóng đèn và qua dung kháng của cơ thể người để hình thành mạch kín, làm cho bóng đèn sáng lên. Thông thường, dòng điện này rất nhỏ nên không đủ để gây giật chết người.

  • Bài viết tạo bởi: | Lượt xem bài viết: 640,247 (View) | Ngày cập nhật nội dung gần nhất: 30-01-2024 12:15:16
  • Ðánh giá: 1 11 21 31 41 5(3 sao 13 đánh giá)


Câu hỏi: Bạn đọc tin trên VietAdsGroup.Vn có thắc mắc "Bút thử điện là gì? Cách dùng bút thử điện như thế nào?". Bài viết này VietAds cùng bạn tìm hiểu rõ hơn về chuyên đề này nhé!


Bút thử điện là gì?

"Bút thử điện" là "dụng cụ thông dụng để kiểm tra nhanh thiết bị có bị rò điện, hoặc phích cắm trong nhà có điện hay không".


Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?

Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/but-thu-dien-la-gi-tim-hieu-ve-but-thu-dien-la-gi.html




Hình 1: Bút thử điện là gì?


Mô tả cấu tạo bút thử điện là gì?

  • Cấu tạo bên trong gồm một đầu kim loại, một lò xo, bóng nê-ôn và một điện trở nối tiếp với bóng đèn này.


Cách dùng bút thử điện là gì?

  • Ta đặt một đầu bút vào mạch cần đo, ngón tay ta đặt tiếp xúc với phần đỉnh kim loại phía trên đầu bút. Nếu mạch có điện, bộ phận bóng đèn nê-on trên bút sẽ sáng điện lên.



Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?

Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/but-thu-dien-la-gi-tim-hieu-ve-but-thu-dien-la-gi.html

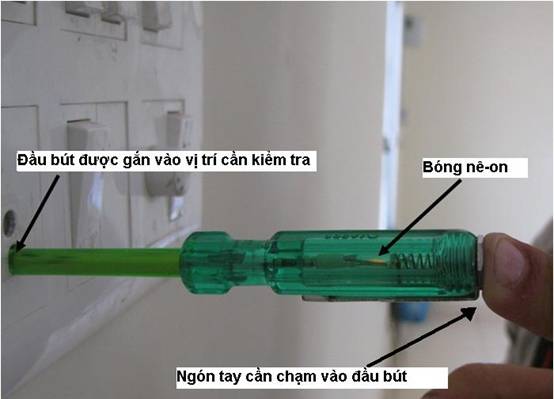

Hình 2: Bút thử điện là công cụ kiểm tra thiết bị điện có bị rò điện hay không


Nguyên lý hoạt động của bút thử điện là gì?

Bút thử điện áp thấp sử dụng hiệu ứng điện dung ký sinh trên cơ thể người để có thể hoạt động được. Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua điện trở, qua bóng đèn và qua dung kháng của cơ thể người để hình thành mạch kín, làm cho bóng đèn sáng lên. Thông thường, dòng điện này rất nhỏ nên không đủ để gây giật chết người.


Cách sử dụng bút thử điện?

Dùng bút thử điện kiểm tra đường dây điện xoay chiều:


Bút thử điện phát sáng vì: Khi đặt bút vào 1 trong 2 chấu cắm, nếu đó là dây nóng bút thử điện sẽ phát sáng đèn, nếu đó là dây nguội thì đèn sẽ không phát sáng.


  • Nếu đèn ở bút thử điện đều sáng khi tiếp xúc bút thử điện với dây pha hoặc dây trung tính thì nguồn điện ấy có vấn đề, phải kiểm tra nguồn ngay tránh gây nguy hiểm khi sử dụng điện. Vì dây trung tính, dây trung hòa) là dây không có điện nên bút thử điện sẽ không sáng.


Dùng bút thử điện để phân biệt điện xoay chiều với một chiều. Cách phân biệt điện cực +/- của nguồn một chiều.


  • Khi bóng đèn neon của bút thử điện thông điện, chỉ có cực đấu với cực âm của nguồn một chiều là phát sáng. Khi thử với nguồn xoay chiều, hai cực của bóng đèn neon thay nhau làm cực +/- nên cả hai cực cùng phát sáng. Khi nối bút thử điện vào cực dương (+) và cực âm (-) của mạch điện một chiều thì chỉ có cực nối với cực (-) của nguồn điện mới phát sáng.


Lưu ý khi sử dụng bút thử điện:


  • Bút sẽ không thể sử dụng để kiểm tra điện áp một chiều DC. Do bút thử điện sử dụng điện dung ký sinh trên cơ thể người để làm vật dẫn điện nên
  • Bút sẽ gây giật nếu bóng đèn bên trong hoặc điện trở bị chạm (do nước lọt vào bên trong bút)



Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?

Bút thử điện là gì và nguyên lý hoạt động của bút thử điện?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/but-thu-dien-la-gi-tim-hieu-ve-but-thu-dien-la-gi.html

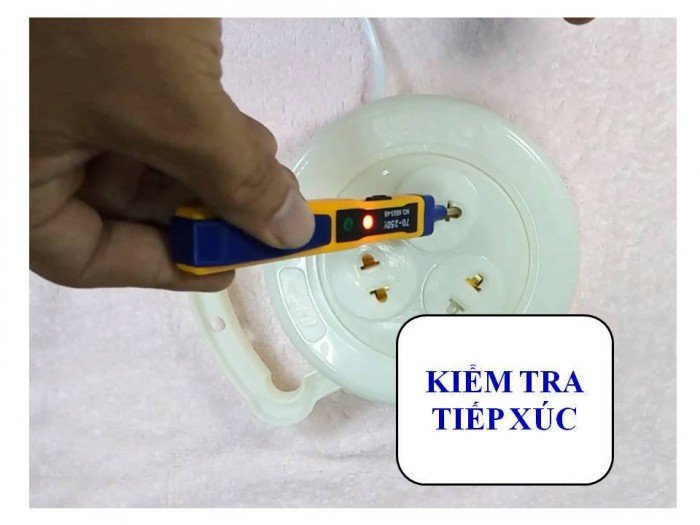

Hình 3: Nguyên lý hoạt động của bút thử điện là gì?


Kết luận

Bút thử điện áp thấp sử dụng hiệu ứng điện dung ký sinh trên cơ thể người để có thể hoạt động được. Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua điện trở, qua bóng đèn và qua dung kháng của cơ thể người để hình thành mạch kín, làm cho bóng đèn sáng lên. Thông thường, dòng điện này rất nhỏ nên không đủ để gây giật chết người.


Trân trọng! Cảm ơn bạn đã luôn theo dõi các bài viết trên Website VietAdsGroup.Vn của công ty chúng tôi!
