Điện trở là gì?

Điện trở là "một linh kiện điện tử thụ động trong mạch điện có biểu tượng". Điện trở kháng là đại lượng vật lý đặc trưng cho tính chất cản trở dòng điện của vật liệu. Điện trở kháng được định nghĩa là tỉ số của hiệu điện thế giữa hai đầu vật thể đó với cường độ dòng điện đi qua nó.


${\displaystyle R={\frac {U}{I}}}$

Điện Trở Là Gì? Tìm Hiểu Về Điện Trở Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/dien-tro-la-gi-tim-hieu-ve-dien-tro-la-gi.html

trong đó:

U: là hiệu điện thế giữa hai đầu vật dẫn điện, đo bằng vôn (V).


I: là cường độ dòng điện đi qua vật dẫn điện, đo bằng ampe (A).


R: là điện trở của vật dẫn điện, đo bằng Ohm (Ω).



Thí dụ như có một đoạn dây dẫn có điện trở là 1Ω và có dòng điện 1A chạy qua thì điện áp giữa hai đầu dây là 1V. Ohm là đơn vị đo điện trở trong SI. Đại lượng nghịch đảo của điện trở là độ dẫn điện G được đo bằng siêmen. Giá trị điện trở càng lớn thì độ dẫn điện càng kém. Khi vật dẫn cản trở dòng điện, năng lượng dòng điện bị chuyển hóa thành các dạng năng lượng khác, ví dụ như nhiệt năng.

Dùng để hạn chế dòng điện.Chính xác hơn là tạo ra dòng điện có giá trị xác định nhờ định luật Ôm có thể tính được.Phân loại: Trên thị trường có nhiều loại điện trở khác nhau. Tuỳ nhiệm vụ của bạn mà dùng các loại trở khác nhau.


Ví dụ:


• Phân loại điện trở theo độ chính xác: điện trở sai số 1%, 5%

• Phân loại theo kiểu đóng vỏ: điện trở dán, điện trở chân cắm

• Phân loại theo công suất chịu nhiệt: loại 1/8W, 1/4W, 1/2W, 1W, 2W, 3W.

• Phân loại theo vật liêu: màng kim loại, loại màng cacbon.

Kí hiệu điện trở:

Điện Trở Là Gì? Tìm Hiểu Về Điện Trở Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/dien-tro-la-gi-tim-hieu-ve-dien-tro-la-gi.html



Hình 1: Ký hiệu Điện Trở

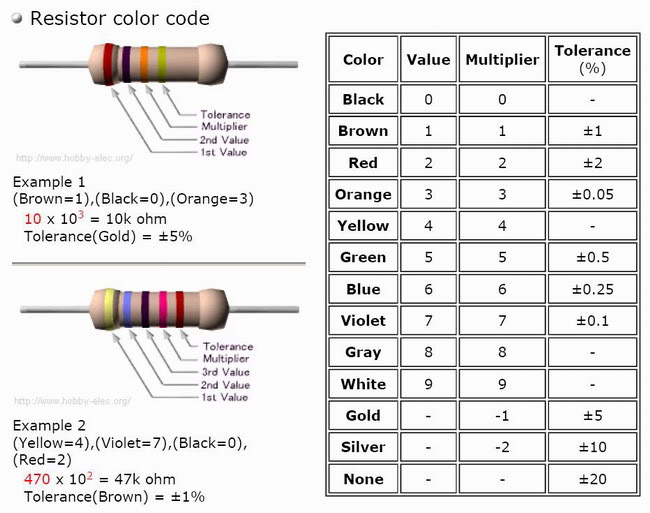

Cách đọc giá trị của điện trở: Giá trị của điện trở được vẽ trên thân điện trở. Đối với điện trở 4 vạch màu thì 3 vạch đầu tiên biểu thị giá trị của điện trở, vạch thứ 4 là sai số của điện trở. Màu biểu thị giá trị của điện trở và sai số của điện trở thể hiện trong bảng sau:


Điện Trở Là Gì? Tìm Hiểu Về Điện Trở Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/dien-tro-la-gi-tim-hieu-ve-dien-tro-la-gi.html



Cách đọc giá trị điện trở

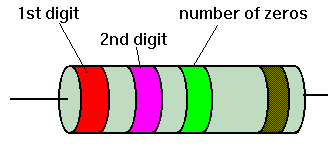

+ Đối với điện trở 4 mầu: 3 vạch giá trị thì 2 vạch đầu đọc là 2 số, vạch thứ 3 là vạch mũ. Giá trị của điện trở bằng: 2 vạch . 1 0 mũ vạch 3. Vạch thứ 4 là sai số.

+ Đối với điện trở 5 vạch và 6 vạch: 3 vạch đầu đọc liền nhau là giá trị điện trở, vạch thứ 4 là mũ, vạch thứ 5 là sai số. Giá trị của điện trở bằng: 3 vạch . 10 mũ vạch 4. Vạch thứ 5 là sai số.

+ Đối với điện trở dán(chip-resistor): Giá trị của điện trở bằng: 2 số đầu. 10 mũ số thứ 3.

Điện Trở Là Gì? Tìm Hiểu Về Điện Trở Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/dien-tro-la-gi-tim-hieu-ve-dien-tro-la-gi.html



+ Đối với điện trở nhỏ hơn 10 Ôm(Ohm): Giá trị của điện trở bằng : vạch 1+ vạch 2 chia cho 10 mũ vạch 3. Vạch 3: đen =0 ;vàng = 1; bạc 2;

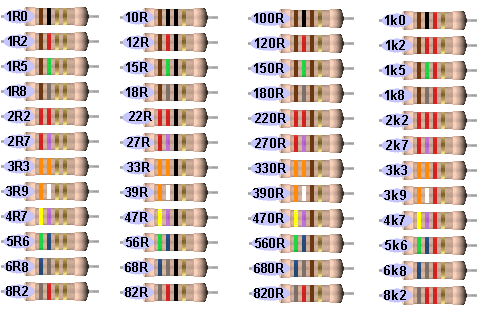

Ví dụ:



Điện Trở Là Gì? Tìm Hiểu Về Điện Trở Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/dien-tro-la-gi-tim-hieu-ve-dien-tro-la-gi.html

Hình 3: Đối với điện trở nhỏ hơn 10 Ôm


Kết Luận: Điện trở là "một linh kiện điện tử thụ động trong mạch điện có biểu tượng". Điện trở kháng là đại lượng vật lý đặc trưng cho tính chất cản trở dòng điện của vật liệu. Điện trở kháng được định nghĩa là tỉ số của hiệu điện thế giữa hai đầu vật thể đó với cường độ dòng điện đi qua nó.
