MCB hay còn gọi CB tép là từ viết tắt của tên tiếng anh Miniature Circuit Breaker, MCB có vai trò chính bảo vệ hệ thống và các thiết bị điện quá tải và ngắn mạch trong hệ thống điện và được phân chia thành rất nhiều loại khác nhau theo chức năng, hình dạng, kích thước khác nhau. MCB được sử dụng trong các trường hợp dòng điện bị quá tải và được sử dụng rất phổ biến cho mạng lưới diện dân dụng.

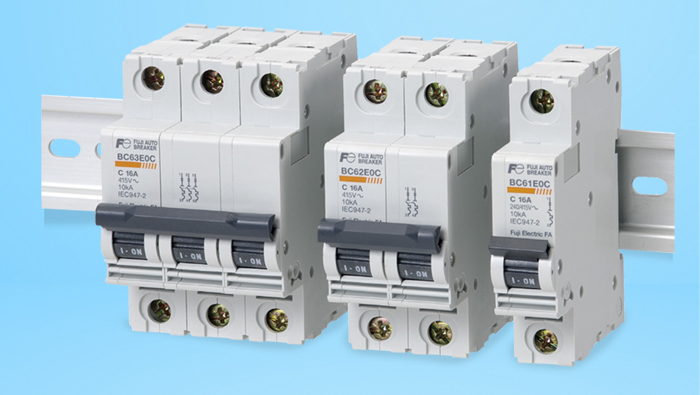

MCB là gì và sự khác biệt giữa MCB khác với MCCB?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/mcb-la-gi-nhung-y-nghia-cua-mcb.html
Cấu tạo của MCB
- MCB được cấu tạo bởi các bộ phận: tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt MCB, móc bảo vệ
- Tiếp điểm: MCB thường có cấu tạo hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc 3 tiếp điểm (tiếp điểm chính, tiếp điểm phụ, hồ quang). Hoạt động của tiếp điểm như sau: khi đóng mạch tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, cuối cùng là tiếp điểm chính. Còn khi ngắt mạch tiếp điểm chính mở trước, tiếp điểm phụ mở sau và cuối cùng là hồ quang điện.
- Hộp dập hồ quang: Có 2 kiểu thiết bị dập hồ quang là: hồ quang kiểu nửa kín và hồ quang kiểu hở. Đặc điểm của 2 loại khác nhau: kiểu nửa kín được đặt trong vỏ kín của MCB và có lỗ thoát khí. Kiểu hở được dùng với điện áp lớn hơn 50KA hoặc điện áp lớn 1000V (cao áp). Hồ dập quang có nhiều tấm thép xếp thành lưới ngăn thành nhiều đoạn khác nhau để tạo thuận lợi cho việc dập tắt hồ quang.
- Cơ cấu truyền động cắt MCB: có 2 cách truyền động cắt MCB (bằng tay và bằng cơ điện). Đối với truyền động cắt điều khiến bằng tay được thực hiện với các MCB có dòng điện định mức không lớn. Còn đối với loại điều khiến bằng cơ điện ở các MCB có dòng điện lớn hơn.
- Móc bảo vệ: Móc bảo vệ có tác dụng để bảo vệ thiết bị điện không bị quá tải và ngắn mạch. Có 2 loại móc bảo vệ: móc kiểu điện từ và móc kiểu rơle nhiệt.
Ứng dụng của MCB
MCB ngày càng được sử dụng rất phổ biến ở các công trình công nghiệp lẫn công trình dân dụng. MCB được lắp đặt ở gia đình, công trình lớn: khách sạn, nhà hàng và các căn hộ chung cư…giúp bảo vệ an toàn cho người sử dụng.
Sự khác biệt giữa MCB khác với MCCB
- MCCB là thiết bị được sản xuất dưới dạng vỏ đúc trong một hộp và có thể điều chỉnh được dòng Ir. Còn MCB là các tép ghép lại với nhau, chúng không thể điều chỉnh được dòng Ir.
- Thiết bị MCCB thường có kích thước lớn hơn MCB. Mặc dù định mức của chúng như nhau. Định mức của MCCB có thể lên tới vài ngàn ampe trong khi MCB thì chỉ hơn khoảng một trăm ampe mà thôi.
- Trong thiết bị MCCB thì dòng Icu và dòng Ics lớn hơn MCB.
- MCCB có thể gắn thêm option còn MCB thì không.
- Giá thành của MCCB luôn cao hơn của MCB
