Mã số mã vạch (MSMV) là một trong các công nghệ nhận dạng và thu thập dữ liệu tự động các đối tượng là sản phẩm, dịch vụ, tổ chức hoặc địa điểm, dựa trên việc ấn định một mã số (hoặc chữ số) cho đối tượng cần phân định và thể hiện mã vạch đó dưới dạng mã vạch để thiết bị (máy quét) có thể đọc được.
Mã số mã vạch được thu nhận bằng một máy quét mã vạch, là một máy thu nhận hình ảnh của mã vạch in trên các bề mặt và chuyển thông tin chứa trong mã vạch đến máy tính hay các thiết bị cần thông tin này.
Nó thường có một nguồn sáng kèm theo thấu kính, để hội tụ ánh sáng lên mã vạch, rồi thu ánh sáng phản xạ về một cảm quang chuyển hóa tín hiệu ánh sáng thành tín hiệu điện. Ngoài ra, nhiều máy quét mã vạch còn có thêm mạch điện tử xử lý tín hiệu thu được từ cảm quang để chuyển thành tín hiệu phù hợp cho kết nối với máy tính.
Mã Vạch Là Gì? Tìm Hiểu Về Mã Vạch Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/ma-vach-la-gi-tim-hieu-ve-ma-vach-la-gi.html

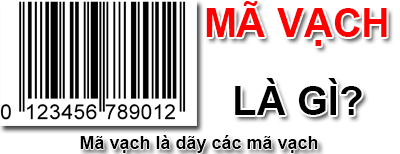

Hình 1: Mã vạch là dãy các mã vạch Mã vạch được cấu tạo như thế nào?
- Đến nay, trong giao dịch thương mại tồn tại 2 hệ thống cơ bản về mã số hàng hoá:Một là, hệ thống mã số hàng hoá được sử dụng tại thị trường Hoa Kỳ và Canada. Đó là hệ thống UPC (Universal Product Code), được lưu hành từ thập kỷ 70 của thé kỷ XX cho đến nay.
- Hai là, hệ thống mã số hàng hoá được sử dụng rộng rãi ở các thị trường còn lại của thế giới, đặc biệt là châu Âu, châu Á, trong đó phổ biến là hệ thống EAN (European Article Number). Trong hệ thống mã số hàng hoá EAN có 2 loại ký hiệu con số: Loại EAN-13 và EAN-8.
Cấu trúc của EAN-13
Mã số EAN-13 là 1 dãy số gồm 13 chữ số nguyên (từ số 0 đến số 9), trong dãy số chia làm 4 nhóm, mỗi nhóm có ý nghĩa như sau
Nhóm 1: Từ trái sang phải, ba chữ số đầu là mã số về quốc gia (vùng lãnh thổ)
Nhóm 2: Tiếp theo gồm bốn chữ số là mã số về doanh nghiệp.
Nhóm 3: Tiếp theo gồm năm chữ số là mã số về hàng hóa.
Nhóm 4: Số cuối cùng (bên phải) là số về kiểm tra
Ví dụ theo quy ước trên, số kiểm tra (C) có ý nghĩa về quản lý đối với việc đăng nhập, đăng xuất của các loại sản phẩm hàng hóa của từng loại doanh nghiệp.
Mã Vạch Là Gì? Tìm Hiểu Về Mã Vạch Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/ma-vach-la-gi-tim-hieu-ve-ma-vach-la-gi.html

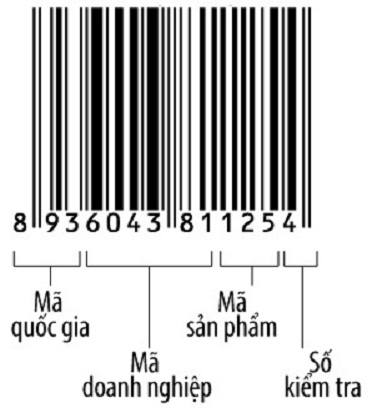

Hình 2: Mã vạch được cấu tạo như thế nào? Vậy xác định như thế nào?
Ví dụ: Mã số 8 9 3 3 4 8 1 0 0 1 0 6 - C:
Bước 1 - Xác định nguồn gốc hàng hóa: 893 là mã số hàng hoá của quốc gia Việt Nam; 3481 là mã số doanh nghiệp thuộc quốc gia Việt Nam; 00106 là mã số hàng hoá của doanh nghiệp.
Bước 2 - Xác định C.
Cộng tổng giá trị của các số ở thứ tự lẻ bắt đầu được tính từ phải sang trái của dãy mã số (trừ số C), ta có : 6 + 1 + 0 + 8 + 3 + 9 = 27 (1)
Nhân tổng của (1) với 3, ta có: 27 x 3 = 81 (2)
P -893 - nhõm 1.
M -4602 - nhóm 2.
I -00107 - nhóm 3.
C -8 - nhóm 4.
Cộng tổng giá trị của các số ở thứ tự chẵn còn lại, ta có :
0 + 0 + 1 + 4 + 3 + 8 = 16 (3)
Cộng giá trị (2) với (3), ta có : 81 + 16 = 97 (4)
Lấy giá trị của (4) làm tròn theo bội số của 10 (tức là 100) sát nhất với giá trị của (4) trừ đi giá trị của (4) ta có: 100 - 97 = 3. Như vậy C = 3.
Trong trường hợp này mã số EAN - VN 13 có MSHH đầy đủ là:
893 3481 00106 3
+ Cấu trúc của EAN - 8:
Về bản chất tương tự như EAN-13 chỉ khác là EAN-8 gồm 8 chữ số nguyên, tuỳ theo sắp xếp và lựa chọn các chữ số từ số 0 đến số 9 được chia làm 3 nhóm:
Mã số quốc gia: Gồm 3 chữ số đầu tiên (bên trái)
Mã số hàng hóa: Gồm 4 chữ số tiếp theo.
Mã số kiểm tra: Gồm 1 chữ số đứng cuối cùng. Nhận dạng số C cũng được tính từ 7 số đứng trước nó và cách tính cũng tương tự như EAN-13.
- Cần lưu ý rằng, việc sử dụng EAN-13 hay EAN-8 là do Tổ chức EAN thế giới phân định. Sau khi EAN Việt Nam được cấp mã số, các doanh nghiệp của Việt Nam muốn sử dụng mã số EAN-VN thì phải có đơn đệ trình là thành viên EAN-VN, sau đó đăng ký xin EAN-VN cấp cho MS cho đồng loại hàng hóa.
- Việc cấp đăng ký mã số cho sản phẩm hàng hóa của doanh nghiệp Việt Nam do các tổ chức EAN-VN có thẩm quyền cấp và được EAN thế giới công nhận, được lưu trữ trong ngân hàng dữ liệu EAN thế giới.
- Tất cả các loại hàng hóa lưu thông trên thị trường đều cần phải có mã vạch. Nếu như CMDN giúp ta phân biệt người này với người khác thì mã vạch cũng như là “CMND” của hàng hoá, giúp ta phân biệt được nhanh chóng và chính xác các loại hàng hoá khác nhau.''
- Mã vạch của hàng hoá bao gồm hai phần: mã số của hàng hoá để con người nhận diện và phần mã vạch chỉ để dành cho các loại máy tính, máy quét đọc đưa vào quản lý hệ thống.
- Hiện nay ở Việt Nam, hàng hóa trên thị trường hầu hết áp dụng chuẩn mã vạch EAN của Tổ chức mã số vật phẩm quốc tế – EAN International với 13 con số, chia làm 4 nhóm, có cấu tạo và ý nghĩa từ trái qua phải như sau
Nhóm 1: Từ trái sang phải, ba chữ số đầu là mã số về quốc gia (vùng lãnh thổ)
Nhóm 2: Tiếp theo gồm bốn chữ số là mã số về doanh nghiệp.
Nhóm 3: Tiếp theo gồm năm chữ số là mã số về hàng hóa.
Nhóm 4: Số cuối cùng (bên phải) là số về kiểm tra.
Kỹ năng xem mã vạch. Bước đầu nhận biết hàng thật, hàng giả:
Thứ 1 : Xem 3 chữ số đầu tiên của mã vạch và đối chiếu với bảng hệ thống mã vạch quy chuẩn dưới đây để biết được xuất xứ quốc gia của mặt hàng.
Ví dụ: Nếu 3 chứ số đầu là 893 thì mặt hàng này được sản xuất ở Việt Nam, còn nó là 690, 691, 692, 693 là của Trung Quốc, 880 là của Hàn Quốc, 885 là của Thái Lan.
Mã vạch 690 như hình trên là hàng của Trung Quốc.Còn đây là 880 là hàng Hàn Quốc.
Thứ 2 : Sau khi biết được nguồn gốc xuất xứ, ta kiểm tra tính hợp lệ của mã vạch đó. Nếu kiểm tra không hợp lệ bước đầu có cơ sở để kết luận nghi ngờ đây là hàng giả, hàng nhái.
Nguyên tắc kiểm tra : Lấy Tổng các con số hàng chẵn nhân 3 cộng với tổng với các chữ số hàng lẻ (trừ số thứ 13 ra, số thứ 13 là số để kiểm tra, đối chiếu). Sau đó lấy kết quả cộng với số thứ 13, nếu tổng có đuôi là 0 là mã vạch hợp lệ,còn nếu khác 0 là không hợp lệ, bước đầu nghi ngờ hàng giả, hàng nhái.
Ví dụ :
- Ta sẽ tính xem mã vạch của Hàn Quốc trên có phải là hàng thật không?!
- Tổng các con số hàng lẻ (trừ số cuối cùng) : A=8+0+0+3+5+4 = 20
- Tổng các con số hàng chẵn: B=8+9+1+3+0+2=23
- Bây giờ ta lấy: C=A + B*3 = 20+ 23*3= 109
- Sau đó lấy số này cộng với con số thứ 13 : D= C + 1 ( con số ở vị trí cuối cùng) = 109+1=120, con số này có đuôi bằng 0 có thể kết luận đây là mã vạch hợp lệ, hàng hóa có nguồn gốc xuất xứ rõ ràng.
- Ngoài cách tính trên, trong thực tế để thuận tiện, nhanh chóng chỉ cần truy cập vào trang web http://www.upcdatabase.com/itemform.asp, điền mã vạch vào và tìm kiếm, nếu mã vạch chuẩn sẽ hiện đầy đủ thông tin, tên sản phẩm, dung tích, trọng lượng, nước sản xuất.
- Các bạn dùng các loại điện thoại smart phone như Iphone, HTC, Samsung Galaxy có thể tìm hiểu và cài các phần mềm chụp ảnh, quét và nhận dạng mã vạch như BarcodeViet, Scan Life, Barcode Express Pro để kiểm tra.
Phân loại mã vạch làm gì?
- Có thể nói mã vạch cũng giống như một đạo quân các ký hiệu quen thuộc, chúng xuất hiện ở khắp mọi nơi, mọi chỗ, trên hầu hết các sản phẩm lưu hành hợp pháp trên thị trường. Ai cũng đều thấy chúng nhưng ít ai hiểu được nhiều về chúng.
- Nhưng vì nghĩ mã vạch là “vô thưởng vô phạt” nên cũng chẳng ai quan tâm đến chúng cả. Khi được hỏi về mã vạch, đa số người ta chỉ biết mã vạch là mã vạch. Nó mã hóa một con số gì đó mà người ta không hiểu. Nói như vậy nghiễm nhiên mã vạch chỉ có một lọai duy nhất là mã vạch và nó được sử dụng để lưu trữ 1 con số gì đó như giá tiền chẳng hạn.
- Thực ra mã vạch gồm nhiều chủng lọai khác nhau. Tùy theo dung lượng thông tin, dạng thức thông tin được mã hóa cũng như mục đích sử dụng mà người ta chia ra làm rất nhiều lọai, trong đó các dạng thông dụng trên thị trường mà ta thấy gồm UPC, EAN, Code 39, Interleaved 2of 5, Codabar và Code 128.
- Ngoài ra, trong 1 số loại mã vạch người ta còn phát triển làm nhiều Version khác nhau, có mục đích sử dụng khác nhau, thí dụ UPC có các version là UPC-A, UPC-B, UPC-C, UPC-D và UPC-E; EAN có các version EAN-8, EAN-13, EAN-14, Code 128 gồm Code 128 Auto, Code 128-A, Code 128-B, Code 128-C.
UPC (Universal Product Code)
UPC là 1 lọai ký hiệu mã hóa số được ngành công nghiệp thực phẩm ứng dụng vào năm 1973. Ngành công nghiệp thực phẩm đã phát triển hệ thống này nhằm gán mã số không trùng lặp cho từng sản phẩm. Người ta sử dụng UPC như “giấy phép bằng số” cho các sản phẩm riêng lẽ.UPC gồm có 2 phần: phần mã vạch mà máy có thể đọc được và phần số mà con người có thể đọc được.
Số của UPC gồm 12 ký số, không bao gồm ký tự. Đó là các mã số dùng để nhận diện mỗi một sản phẩm tiêu dùng riêng biệt. Nhìn ký hiệu UPC như hình bên ta thấy tổng cộng gồm 12 ký số:
Ký số thứ 1: Ở đây là số 0, gọi là ký số hệ thống số (number system digit) hoặc còn gọi là “Family code”. Nó nằm trong phạm vi của 7 con số định rõ ý nghĩa và chủng lọai của sản phẩm như sau:
* 5 Coupons: Phiếu lĩnh hàng hóa
* 4 Dành cho người bán lẽ sử dụng
* 3 Thuốc và các mặt hàng có liên quan đến y tế.
* 2. Các món hàng nặng tự nhiên như thịt và nông sản.
* 0, 6, 7Gán cho tất cả các mặt hàng khác như là một phần nhận diện của nhà sản xuất.
Năm ký số thứ 2: Trong mẫu này, tượng trưng là 12345, ám chỉ mã người bán (Vendor Code), mã doanh nghiệp hay mã của nhà sản xuất (Manufacturer code). Ở Hoa kỳ, mã này được cấp bởi hiệp hội UCC (The Uniform Code Council) và mã được cấp cho người bán hoặc nhà sản xuất là độc nhất. Như vậy khi hàng hóa lưu thông trên thị trường bằng mã UPC thì chỉ cần biết được 5 ký số này là có thể biết được xuất xứ của hàng hóa.
Năm ký số kế tiếp: Dành cho người bán gán cho sản phẩm của họ. Người bán tự tạo ra 5 ký số này theo ý riêng của mình để mã hóa cho sản phẩm .Ký số cuối cùng: Ở đây là số 5, là ký số kiểm tra, xác nhận tính chính xác của tòan bộ số UPC
UPC được phát triển thành nhiều phiên bản (version) như UPC-A, UPC-B, UPC-C, UPC-D và UPC-E trong đó UPC-A được coi như phiên bản chuẩn của UPC, các phiên bản còn lại được phát triển theo những yêu cầu đặc biệt của ngành công nghiệp.Mã UPC vẫn còn đang sử dụng ở Hoa Kỳ và Bắc Mỹ.
Mã Vạch Là Gì? Tìm Hiểu Về Mã Vạch Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/ma-vach-la-gi-tim-hieu-ve-ma-vach-la-gi.html

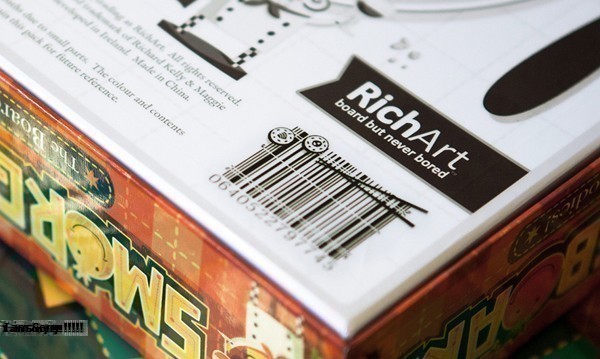

Hình 3: Phân loại mã vạch làm gì? EAN (European Article Number)
EAN là bước phát triển kế tiếp của UPC. Về cách mã hóa nó cũng giống hệt như UPC nhưng về dung lượng nó gồm 13 ký số trong đó 2 hoặc 3 ký số đầu tiên là ký số “mốc”, dùng để biểu thị cho nước xuất xứ. Các ký số này chính là “mã quốc gia” của sản phẩm được cấp bởi Tổ chức EAN quốc tế (EAN International Organization)
EAN này được gọi là EAN-13 để phân biệt với phiên bản EAN-8 sau này gồm 8 ký số.
Theo ký hiệu EAN-13 như hình vẽ phía trên, có thể phân chia như sau:
* 893 - Mã quốc gia Việt Nam
* 123456789 - 9 ký số này được phân chia làm 2 cụm: cụm mã nhà sản xuất có thể 4, 5 hoặc 6 ký số tùy theo được cấp, cụm còn lại là mã mặt hàng.
* 7 - Mã kiểm tra tính chính xác của tòan bộ số EAN.
- EAN có một biến thể khác của nó là JAN (Japaneses Artical Numbering), thực chất là EAN của người Nhật với mã quốc gia là 49. Vì EAN phát triển với mã quốc gia nên nó được sử dụng trên những sản phẩm lưu thông trên tòan cầu.
- Các tiêu chuẩn của EAN do Tổ chức EAN quốc tế quản lý. Ở Việt Nam, các doanh nghiệp muốn sử dụng được mã EAN trên sản phẩm của mình, phải là thành viên của Tổ chức Mã Số Mã Vạch Việt Nam, gọi tắt là EAN Việt Nam, để được cấp mã số doanh nghiệp.
Code 39
- UPC và EAN dù là 2 lọai mã vạch có tính chất chuyên nghiệp và quốc tế nhưng khuyết điểm của nó là dung lượng có giới hạn và chỉ mã hóa được số, không mã hóa được.
- Code 39 được phát triển sau UPC và EAN là ký hiệu chữ và số thông dụng nhất. Nó không có chiều dài cố định như UPC và EAN do đó có thể lưu trữ nhiều lượng thông tin hơn bên trong nó. Do tính linh họat như vậy, Code 39 được ưa chuộng rộng rãi trong bán lẻ và sản xuất. Bộ ký tự này bao gồm tất cả các chữ hoa, các ký số từ 0 đến 9 và 7 ký tự đặc biệt khác.
- Nhiều tổ chức đã chọn một dạng thức Code 39 để làm chuẩn công nghiệp của mình trong đó đáng chú ý là Bộ Quốc Phòng Mỹ đã lấy Code 39 làm bộ mã gọi là LOGMARS.
INTERLEAVED 2 OF 5
- Interleaved 2 of 5 là một lọai mã vạch chỉ mã hóa ký số chứ không mã hóa ký tự. Ưu điểm của Interleaved 2 of 5 là nó có độ dài có thể thay đổi được và được nén cao nên có thể lưu trữ được nhiều lượng thông tin hơn trong một khỏang không gian không lớn lắm
- Interleaved 2of 5. Theo 2 mẫu trên, ta thấy rằng cùng 1 tỷ lệ barcode, khi lưu 20 ký số vào trong Interleaved 2 of 5, ta được 1 ký hiệu barcode nhỏ gọn bằng 1/2 so với khi lưu 20 ký số vào trong Code 39.
Các lọai Barcode thông dụng khác
Codaba Code 93
Code 128-A HIBC
Các loại Barcode 2D - Người dùng mã vạch ngày càng quan tâm đến mã vạch 2 chiều (2D Barcode) vì nhận ra những đặc tính độc đáo của nó không có mặt trong các ký hiệu tuyến tính truyền thống. Ký hiệu 2 chiều nhằm vào ba ứng dụng chính.
- Sử dụng trên các món hàng nhỏ: Nếu in mã vạch tuyến tính, tức là các lọai mã vạch 1D thông dụng, trên các món hàng nhỏ thì thường gặp trở ngại về kích thước của mã vạch vẫn còn quá lớn so với các món hàng cực nhỏ. Với sự phát triển của mã vạch 2 chiều người ta có thể in mã vạch nhỏ đến mức có thể đặt ngay trên món hàng có kích thước rất nhỏ.
- Nội dung thông tin: Công nghệ 2 chiều cho phép mã hóa 1 lượng lớn thông tin trong một diện tích nhỏ hẹp. Cả lượng thông tin lưu trong cùng một ký hiệu mã vạch 2D có thể coi như là 1 file dữ liệu nhỏ gọn (trong ngành gọi là PDF - Portable Data File).Do đó khi sử dụng lọai mã vạch 2D, có thể không cần đến CSDL bên trong máy vi tính.
- Quét tầm xa: Khi sử dụng các ký hiệu 2D, máy in không đòi hỏi in ở độ phân giải cao mà có thể in ở độ phân giải thấp vì trong ký hiệu 2D, các mảng điểm (pixel) hoặc các vạch (bar) rất lớn. Điều này dẫn đến việc cho phép quét mã vạch 2D ở 1 khỏang cách xa lên đến 50 feet (khoảng 15m).
Các ký hiệu barcode 2D có thể được chia làm 2 loại:
- Loại mã xếp chồng (Stacked Codes): như Code 16K, Code 49, PDF-417
- Code 16K PDF-417 Code 49
- (Với 2 “chồng” lưu trữ được 14 ký số) (18 digits cho 1 kích thước rất nhỏ) (2 “chồng lưu được 15 digits)
- Loại mã ma trận (Matrix Codes): như Data Matrix, Maxicode,Softstrip, Vericode.
Mã Vạch Là Gì? Tìm Hiểu Về Mã Vạch Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/ma-vach-la-gi-tim-hieu-ve-ma-vach-la-gi.html
Hình 4: Các yếu tố để phân chia mã vạch Cách đọc mã số mã vạch
Trong hệ thống mã số EAN (do Tổ chức mã số vật phẩm quốc tế – EAN International cấp cho các quốc gia thành viên) cho sản phẩm bán lẻ có hai loại. Một loại sử dụng 13 con số (EAN-13) và một loại 8 con số (EAN-8). Mã số EAN-13 gồm 13 con số có cấu tạo từ trái qua phải như sau: - Theo đó, mã quốc gia gồm hai hoặc ba con số đầu. Mã doanh nghiệp có thể gồm bốn, năm hoặc sáu con số. Mã mặt hàng có thể là ba, bốn hoặc năm con số tùy thuộc vào mã doanh nghiệp. Số cuối cùng là số kiểm tra sản phẩm.
- Để bảo đảm tính thống nhất là duy nhất của mã số, mã vạch quốc gia thì EAN International quy định cụ thể riêng cho mỗi nước. Mã số của Việt Nam là 893. Theo quy định, mã doanh nghiệp (mã M) tại Việt Nam do EAN-VN cấp cho các doanh nghiệp thành viên.
- Mã mặt hàng (mã I) do nhà sản xuất quy định cho hàng hóa của mình. Nhà sản xuất phải bảo đảm mỗi mặt hàng chỉ có một mã số mà không được có bất kì sự nhầm lẫn nào. Số kiểm tra (C) là một con số được tính dựa vào 12 con số trước đó, dùng để kiểm tra việc ghi đúng những con số nói trên.
Những điều cầu lưu ý khi sử dụng mã vạch là gì?
Cần lưu ý rằng, việc sử dụng EAN-13 hay EAN-8 là do Tổ chức EAN thế giới phân định. Sau khi EAN Việt Nam được cấp MS, các doanh nghiệp của Việt Nam muốn sử dụng mã số EAN-VN thì phải có đơn đệ trình là thành viên EAN-VN, sau đó đăng ký xin EAN-VN cấp cho MS cho đồng loại hàng hóa. Việc cấp đăng ký MS cho sản phẩm hàng hóa của doanh nghiệp Việt Nam do các tổ chức EAN-VN có thẩm quyền cấp và được EAN thế giới công nhận, được lưu trữ trong ngân hàng dữ liệu EAN thế giới.
