Máy nén khí ly tâm là gì?

"Máy nén ly tâm" là "một dạng máy nén động học một trong những dòng máy được sử dụng phổ biến trong các hệ thống nén khí công nghiệp". Điểm đặc biệt đó là tất cả máy sẽ được sản xuất dưới dạng các mô đun và rất tiện lợi trong quá trình lắp đặt, với những ứng dụng có tải công suất lớn thì chi phí để đầu tư một chiếc máy là vô cùng hợp lý. Nguyên lí hoạt động của máy nén khí ly tâm là sử dụng đĩa xoay hình cánh quạt hoặc bánh đẩy để ép khí vào phần rìa của bánh đẩy làm tăng tốc độ của khí.


Máy Nén Khí Ly Tâm Là Gì? Tìm Hiểu Về Máy Nén Khí Ly Tâm Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/may-nen-khi-ly-tam-la-gi-tim-hieu-ve-may-nen-khi-ly-tam-la-gi.html

Hình 1: Máy nén khí ly tâm

Cấu tạo máy nén khí ly tâm là gì?

Máy nén khí ly tâm có cấu tạo gồm: vỏ máy, trục máy, bánh công tác và cánh định hướng. Mỗi cấp của máy nén khí ly tâm gồm một ngăn, một cánh quạt, một bộ khuếch tán và một ống khuếch tán tổ hợp.


Vỏ máy nén khi ly tâm


Vỏ máy có cấu tạo phức tạp, khối lượng lớn, là giá đỡ cho các chi tiết khác. Trong vỏ máy có các ổ trục để đỡ các trục máy, có các áo nước để dẫn nước làm mát, có các khoang để dẫn khí. Vỏ máy nén khí ly tâm được chế tạo thành 2 nửa để thuận tiện cho việc tháo lắp, tuy nhiên cũng có loại vỏ máy được chế tạo liền khối. Vỏ máy thường được chế tạo bằng gang xám hay bằng gang hợp kim.


Trục máy nén ly tâm

Trục để lắp các bánh công tác lên đó nhận truyền động từ động cơ dẫn động, quay với vận tốc cao để thực hiện quá trình nén khí. Trục máy được lắp vào các các ổ đỡ trên vỏ máy. Trục máy được chế tạo bằng thép hợp kim.


Máy Nén Khí Ly Tâm Là Gì? Tìm Hiểu Về Máy Nén Khí Ly Tâm Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/may-nen-khi-ly-tam-la-gi-tim-hieu-ve-may-nen-khi-ly-tam-la-gi.html

Hình 2: Trục máy nén khí ly tâm


Cánh định hướng


Là một tấm kim loại đặt sát với bánh công tác, đóng vai trò dẫn hướng dòng khí đi từ cửa xả của cấp nén này tới cửa nạp của cấp nén kế tiếp, cánh định hướng được chế tạo bằng gang hoặc thép hợp kim. Cánh định hướng được gắn với vỏ và không quay theo trục máy.

Bánh công tác


Được lắp trên trục máy quay theo trục máy để làm biến đổi động năng chất khí, thực hiện quá trình nén khí, trên bánh công tác có các bánh cong. Có 3 loại bánh công tác, bánh công tác hở, bánh công tác nửa hở, bánh công tác kín.


Máy Nén Khí Ly Tâm Là Gì? Tìm Hiểu Về Máy Nén Khí Ly Tâm Là Gì?, Bản quyền truy cập link xem bài viết: https://vietadsgroup.vn/may-nen-khi-ly-tam-la-gi-tim-hieu-ve-may-nen-khi-ly-tam-la-gi.html

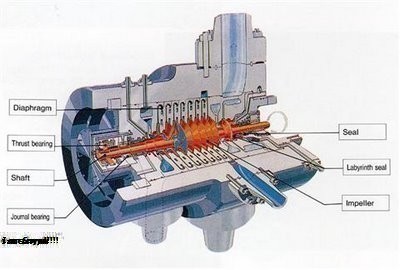

Hình 3: Cấu tạo máy nén khí ly tâm là gì?
